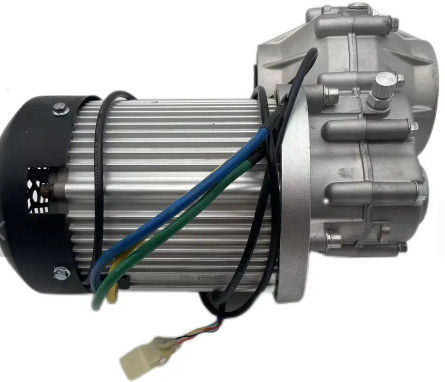

Magnete permanente del motore senza spazzola di CC 2850RPM per il triciclo

Specifiche delle prestazioni

Disegni

STATORE

Lo statore per un motore CC senza spazzole è un nucleo di acciaio laminato con bobine di filo smaltato incorporate e collegate in una, due o più fasi in modo che, eccitando in sequenza questi avvolgimenti di fase, possa essere generato un campo elettromagnetico rotante.Poiché entrambe le perdite di ferro e rame nel motore CC senza spazzole avvengono nello statore, il calore generato viene facilmente trasferito all'ambiente circostante.Un motore con un rotore interno è migliore a questo proposito a causa della maggiore area dello statore a contatto con le superfici di montaggio.

ROTORI

In tutti i motori DC brushless a rotazione continua, il campo magnetico permanente è sul rotore.Gli avvolgimenti che alimentano il campo elettromagnetico rotante si trovano nello statore.Il rotore può essere progettato all'interno dello statore, come in un motore convenzionale, o all'esterno dello statore.Il design del rotore interno è generalmente utilizzato in applicazioni di movimento incrementale in cui sono richieste bassa inerzia e risposta rapida.La configurazione del rotore esterno fornisce una struttura più rigida per i magneti permanenti e ha una maggiore inerzia.Viene utilizzato in applicazioni ad alta velocità in cui è richiesta una struttura rigida per contrastare le forze centrifughe che agiscono sui magneti permanenti, in applicazioni con anello di velocità in cui si desidera l'inerzia aggiuntiva del rotore per la stabilizzazione della velocità o quando l'inerzia aggiuntiva è insignificante rispetto all'inerzia totale come in un'unità disco di memoria.
