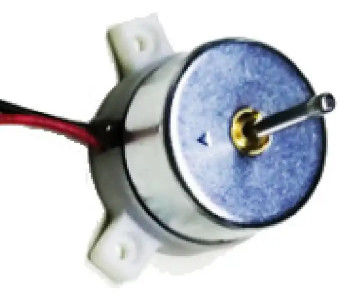

piccolo strumento elettrico senza spazzola del motore 4500RPM del motore elettrico di CC 5W piccolo

Piccolo strumento elettrico elettrico senza spazzola del motore KG-3225-012 4500RPM di CC

motore senza spazzola di CC 12v

Disegni

Specifiche di prestazione

La centrale elettrica senza spazzola del motore di CC consiste di tre parti: rotore, statore e sensore di posizione. La percezione di posizione commuta la corrente della bobina dello statore in certo ordine secondo i cambiamenti nella posizione del rotore (cioè individua la posizione del polo magnetico del rotore riguardante la bobina dello statore e genera un segnale di lettura di posizione alla posizione risoluta. Dopo l'elaborazione dal circuito di conversione di segnale, il circuito dell'interruttore di accensione è controllato per commutare la corrente d'avvolgimento secondo una determinata relazione logica). La tensione di lavoro della bobina dello statore è fornita da un circuito del commutatore elettronico controllato dall'uscita del sensore di posizione.

Ci sono tre tipi di sensori di posizione: sensibile, fotoelettrico magnetico ed elettromagnetico:

Per il motore senza spazzola di CC con il sensore di posizione sensibile magnetico, le sue componenti magnetiche del sensore (quali l'elemento di corridoio, diodo magnetico, tubo sensibile magnetico del palo, resistenza magnetica o circuito integrato speciale, ecc.) sono installate dell'assemblea dello statore per individuare i cambiamenti del campo magnetico generati quando il magnete permanente ed il rotore girano.

Il motore senza spazzola di CC con il sensore di posizione fotoelettrico è fornito di sensore fotoelettrico dell'assemblea dello statore secondo una determinata posizione. Il rotore è fornito di schermo leggero e la sorgente luminosa è un diodo a emissione luminosa o una piccola lampadina. Quando il rotore gira, le componenti fotosensibili sullo statore genereranno intermittentemente i segnali di impulso a certa frequenza dovuto l'effetto del piatto d'ombreggiatura.
Un motore senza spazzola di CC facendo uso dei sensori di posizione elettromagnetici è fornito delle componenti elettromagnetiche del sensore (quali i trasformatori di coppia, i commutatori di prossimità, i circuiti sonori di LC, ecc.) installate dell'assemblea dello statore. Quando la posizione dei cambiamenti a magnete permanente del rotore, l'effetto elettromagnetico indurrà il sensore elettromagnetico a generare i segnali ad alta frequenza di modulazione (di cui cambiamenti di ampiezza con la posizione del rotore).

Messo semplicemente, un motore senza spazzola di CC conta sul cambiamento la frequenza e della forma d'onda alternanti dell'input corrente dell'onda alla bobina di statore del motore senza spazzola, formante un campo magnetico che gira completamente intorno all'asse geometrico del motore intorno alla bobina d'avvolgimento. Questo campo magnetico guida l'acciaio a magnete permanente sul rotore per girare, inducendo il motore a girare. La prestazione del motore è collegata con i fattori quale il numero dell'acciaio magnetico, concentrazione dei flussi magnetici dell'acciaio magnetico e tensione in ingresso del motore, è strettamente connessa alla prestazione di controllo dei motori senza spazzola, poichè l'input è a corrente continua, che richiede un governatore elettronico di convertirlo in 3 correnti alternate. Inoltre richiede la ricezione dei segnali di controllo dal ricevitore telecomandato controllare la velocità del motore per soddisfare le esigenze di uso di modello.

In generale, la struttura dei motori senza spazzola è relativamente semplice ed il determinante reale della loro prestazione è il governatore elettronico senza spazzola (anche conosciuto come il governatore elettrico). Il buon governatore elettrico richiede il controllo globale dei processi quali progettazione di programma di controllo del microcontroller, progettazione di circuito e tecnologia della trasformazione complessa, in modo dal prezzo è generalmente molto superiore a quello dei motori senza spazzola.
