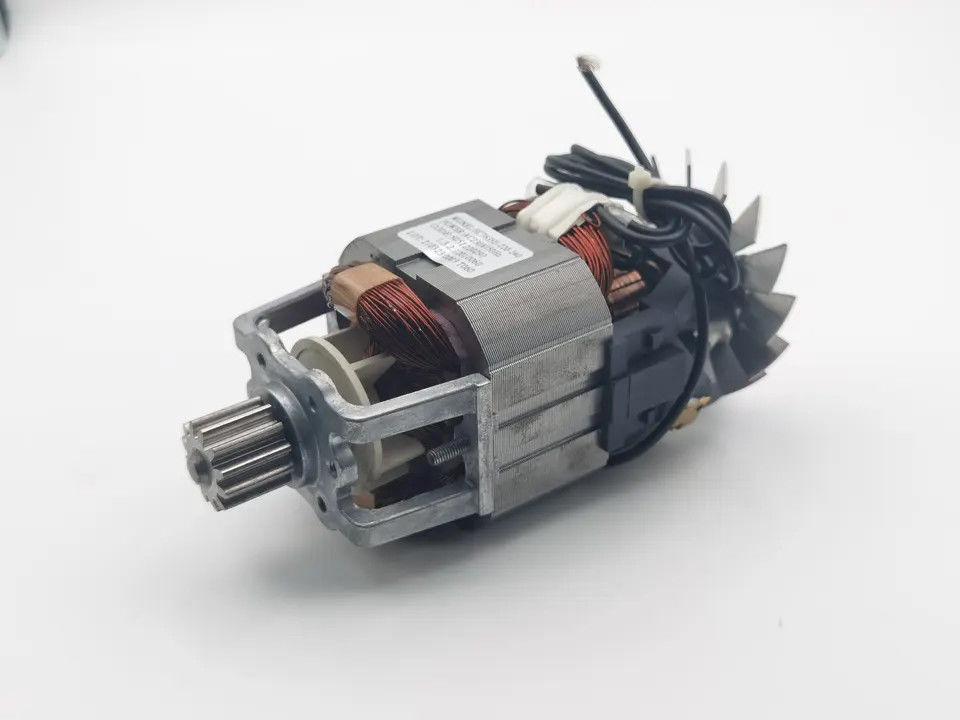

Motori elettrici CA monofase 26000 RPM 350 W Sostituzione del motore del frullatore

Dimensioni esterne

Un motore universale è un tipo speciale di motore progettato per funzionare con alimentazione CC o CA monofase.Questi motori sono generalmente avvolti in serie (l'armatura e l'avvolgimento di campo sono in serie), ed è per questo che i motori universali generalmente vengono integrati nel dispositivo che devono guidare.La maggior parte dei motori universali sono progettati per funzionare a velocità più elevate, superiori a 3500 RPM.Funzionano a una velocità inferiore con alimentazione CA rispetto a quella con alimentazione CC della stessa tensione, a causa della caduta di tensione della reattanza presente in CA e non in CC.

Ci sono due tipi fondamentali di motore universale:

(i) di tipo retribuito e (ii) di tipo non retribuito.

Costruzione del motore universale

La costruzione di un motore universale è molto simile alla costruzione di una macchina DC.Consiste in uno statore su cui sono montati i poli di campo.Le bobine di campo sono avvolte sui poli di campo.

Tuttavia, l'intero percorso magnetico (circuito di campo dello statore e anche armatura) è laminato.La laminazione è necessaria per ridurre al minimo le correnti parassite che inducono durante il funzionamento in CA.

L'ancora rotante è del tipo avvolto con asole diritte o inclinate e collettore con spazzole appoggiate su di esso.La commutazione in AC è inferiore a quella in DC.a causa della corrente indotta nelle bobine dell'indotto.Per questo motivo i pennelli utilizzati hanno un'elevata resistenza.Universal Motor - costruzione, funzionamento e caratteristiche.

Un motore universale funziona con alimentazione CC o CA monofase.Quando il motore universale è alimentato con un'alimentazione CC, funziona come un motore in serie CC.(vedi il funzionamento di un motore della serie DC qui).Quando la corrente scorre nell'avvolgimento di campo, produce un campo elettromagnetico.La stessa corrente fluisce anche dai conduttori dell'armatura.Quando un conduttore percorso da corrente è posto in un campo elettromagnetico, subisce una forza meccanica.A causa di questa forza meccanica, o coppia, il rotore inizia a ruotare.La direzione di questa forza è data dalla regola della mano sinistra di Fleming.

Se alimentato con alimentazione CA, produce ancora una coppia unidirezionale.Poiché l'avvolgimento dell'armatura e l'avvolgimento di campo sono collegati in serie, sono nella stessa fase.Quindi, poiché la polarità di CA cambia periodicamente, la direzione della corrente nell'armatura e nell'avvolgimento di campo si inverte contemporaneamente. Pertanto, la direzione del campo magnetico e la direzione della corrente di armatura si invertono in modo tale che la direzione della forza sperimentata dai conduttori dell'armatura rimanga la stessa .Pertanto, indipendentemente dall'alimentazione CA o CC, il motore universale funziona secondo lo stesso principio del motore della serie CC.
