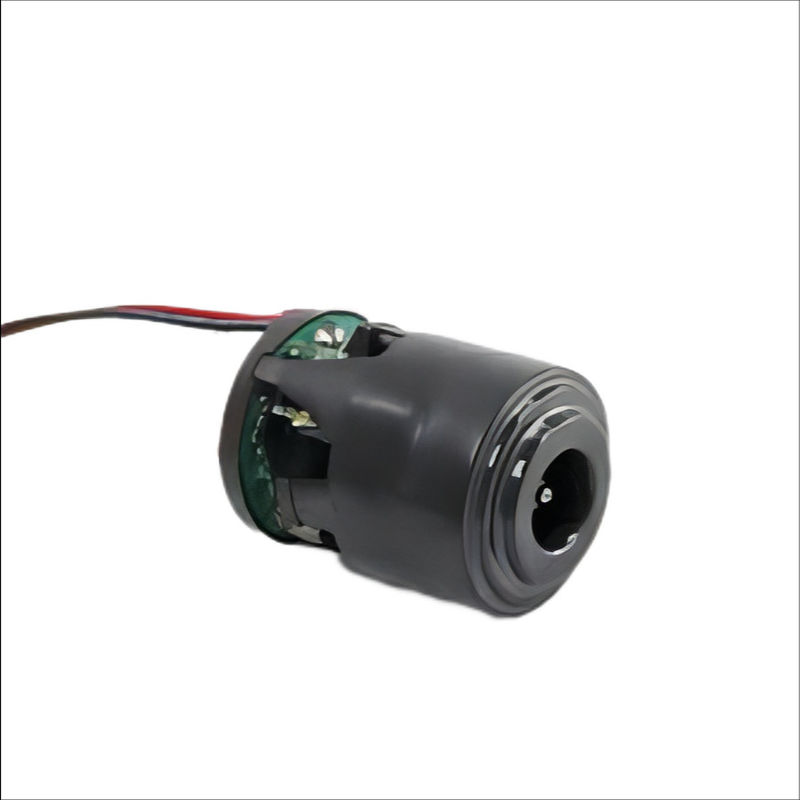

KG-4560DC12 Motore aspirapolvere senza spazzole 12V 120000RPM 103W Personalizzabile

Motore aspirapolvere 12V 120000RPM 103W Motore senza spazzole KG-4560DC12

Tempo di consegna:

Descrizione del prodotto


Dettagli essenziali

Commutazione: senza spazzole

Applicazione:Aspirapolvere

Tensione nominale: 12V

Velocità nominale:120000RPM

Potenza nominale:103W

Grado di vuoto: 12 Kpa Max

Torque:Personalizzabile

Diametro: 45 mm

Parola chiave: motore BLDC

Efficienza: 75%

Numero di modello: KG-4560DC12

Garanzia: 3 anni

Luogo di origine: Guangdong, Cina

Disegno

Campione

Applicazione

Il motore a corrente continua senza spazzole è configurato come un motore a corrente continua girato dall'interno verso l'esterno con i magneti permanenti sul rotore e gli avvolgimenti sullo statore.A causa dell'assenza di pennelli vengono eliminati gli svantaggi quali le scintille, il rumore, l'efficienza e consentono anche velocità molto elevate rispetto ai motori universali.Questi motori sono noti anche come motori commutati elettronicamente (ECM o motori EC) e sono motori sincroni che sono alimentati da una fonte elettrica CC attraverso un inverter integrato, che produce un segnale elettrico CA per azionare il motore.

La commutazione è controllata elettronicamente.La sequenza di commutazione e il tempo di commutazione sono forniti dal feedback del sensore di posizione o da qualsiasi metodo senza sensori come il rilevamento della forza elettromotrice (EMF)Il motore BLDC è la scelta ideale per applicazioni che richiedono un'elevata affidabilità, un'elevata efficienza e un elevato rapporto potenza/volume.Un motore a corrente continua senza spazzole è altamente affidabile perché non ha spazzole che si consumano e richiedono la sostituzioneQuando viene utilizzato in condizioni nominali, l'aspettativa di vita di un motore a corrente continua senza spazzole è superiore a 10 000 ore.

Costruzione di motori BLDC

Il motore a corrente continua senza spazzole può essere costruito in diverse configurazioni fisiche.i magneti permanenti fanno parte del nucleo radialmente centraleNella configurazione outrunner (o rotore esterno), la relazione radiale tra le bobine e i magneti è invertita.

Le bobine dello statore nella configurazione outrunner formano il nucleo centrale del motore, mentre i magneti permanenti ruotano all'interno di un rotore sovrappeso che circonda il nucleo.la configurazione inrunner è stata selezionata. Il rotore è al centro con i magneti permanenti e che lo statore contiene gli avvolgimenti.

Funzionamento del motore BLDC

La configurazione della corrente di partenza nel circuito attraverso le avvolgimenti dello statore crea una forza magnetomotrice (mmf) perpendicolare alla mmf principale impostata dal magnete permanente.Secondo la regola della mano sinistraQuando i conduttori dell'armatura sono nello statore, una forza reattiva sviluppa una coppia nel rotore.Quando questa coppia è superiore alla coppia di carico e coppia di attrito, il motore inizia a ruotare.

Il processo di rimozione della corrente da un circuito e di trasmissione ad un altro circuito è noto come commutazione.

La fase corrente e la coppia sviluppata nel motore a corrente continua senza spazzole.Se la coppia di ciascun intervallo di commutazione è combinata, la coppia totale è un contributo di due coppie da due fasi perfettamente piatte.
