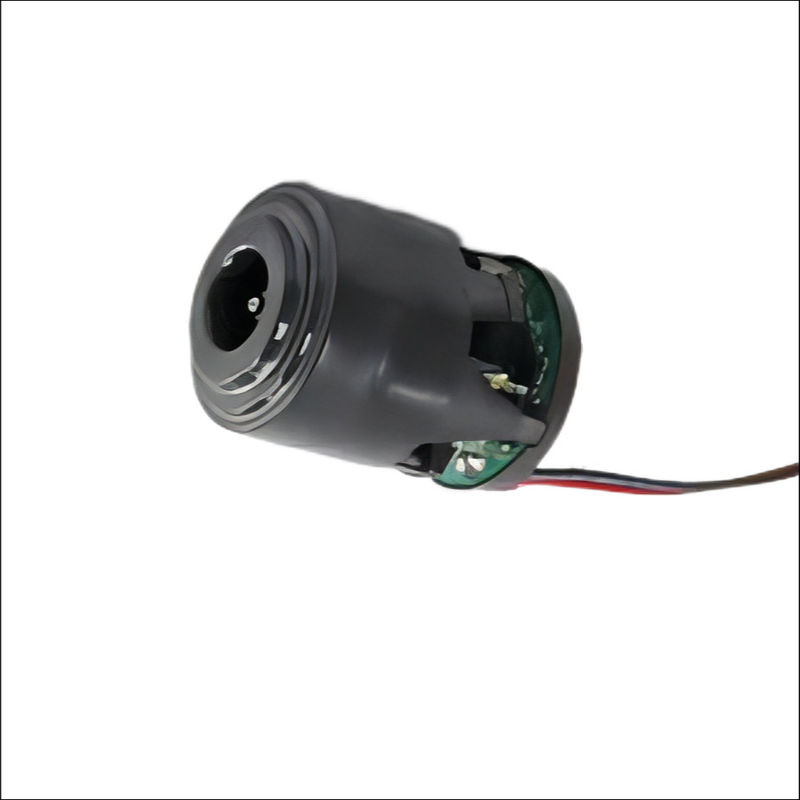

Motore aspirapolvere 12V DC 120000RPM 103W GO-GOLD KG-4560DC12

Motore per aspirapolvere 120000RPMMotore a corrente continua di 103W 12V GO-GOLD KG-4560DC12

Tempo di consegna:

Descrizione del prodotto


Dettagli essenziali

Tensione nominale: 12V

Velocità nominale:120000RPM

Potenza nominale:103W

Torque:Personalizzabile

Efficienza: 75%

Numero di modello: KG-4560DC12

Diametro: 45 mm

Commutazione: senza spazzole

Applicazione:Aspirapolvere

Grado di vuoto: 12 Kpa Max


Parola chiave: motore BLDC

Garanzia: 3 anni

Luogo di origine: Guangdong, Cina

Disegno

Campione

Applicazione

Il motore a corrente continua senza spazzole è un motore a magnete permanente con un retro-EMF trapezoidale, in contrasto con il retro-EMF sinusoidale presente in un motore sincrono a magnete permanente.Le forme d'onda trapezoidali di un BLDC a tre fasiIn ogni fase di commutazione, un avvolgimento di fase è collegato a una tensione di alimentazione positiva, un avvolgimento di fase è collegato a una tensione di alimentazione negativa e una fase è galleggiante.Gli attraversamenti a zero dei campi elettromagnetici di fase retro sono indicati da ZCL'incrocio a zero avviene direttamente nel mezzo di due commutazioni.

A velocità costante, o a velocità lentamente variabile, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlLa fase fluttuante, in cui deve essere rilevato il passaggio a zero, cambia ad ogni passo di commutazione.

Il metodo di commutazione senza sensori presenta sfide durante l'avvio o a velocità molto basse.Un metodo comune è quello di utilizzare eccitare l'avvolgimento con una commutazione di avvio casualeUna tabella dei ritardi di intercommutazione per le prime commutazioni viene memorizzata in flash.Il controllo viene poi passato al controller di commutazione senza sensori.

Funzionamento del motore BLDC

La configurazione della corrente di partenza nel circuito attraverso le avvolgimenti dello statore crea una forza magnetomotrice (mmf) perpendicolare alla mmf principale impostata dal magnete permanente.Secondo la regola della mano sinistraQuando i conduttori dell'armatura sono nello statore, una forza reattiva sviluppa una coppia nel rotore.Quando questa coppia è superiore alla coppia di carico e coppia di attrito, il motore inizia a ruotare.

Il processo di rimozione della corrente da un circuito e di trasmissione ad un altro circuito è noto come commutazione.

La corrente di fase e la coppia sviluppata nel motore BLDC. In ogni caso ci sono due fasi che contribuiscono alla coppia positiva e una fase che contribuisce alla coppia zero.Se la coppia di ciascun intervallo di commutazione è combinata, la coppia totale è un contributo di due coppie da due fasi perfettamente piatte.
