Motore per utensili elettrici 600W 2A 60dB 240V 20000RPM Per cacciavite

Motore per attrezzi elettrici 2A 240V 600W 60dB 20000RPM per cacciavite

Tempo di consegna

Specifica delle prestazioni

Dettagli essenziali

Garanzia: 3 anni

Luogo di origine: Guangdong, Cina

Marchio: Go-Gold

Numero di modello: KG-6042DC240

Utilizzo: Scredriver

Tipo: motore a corrente continua

Velocità senza carico: 20000 giri al minuto

Corrente continua: 2A

Nome del prodotto: motore a scrofa motore a corrente continua

Certificazione: ISO

Tensione nominale: 240V

Motore a gomma

Rumore: basso

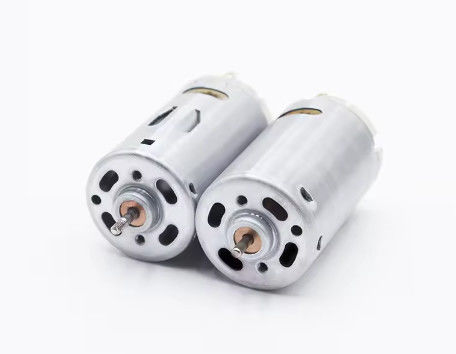

Fotografia motoria

Applicazione motoria

La struttura del motore a corrente continua

La struttura di un motore a corrente continua dovrebbe essere composta da due parti: lo statore e il rotore.La funzione principale dello statore è quella di generare un campo magneticoÈ costituito da una base, polo magnetico principale, polo di commutazione, copertura finale, cuscinetto e dispositivo di spazzola.La sua funzione principale è quella di generare coppia elettromagnetica e forza elettromotrice indottaÈ il centro per la conversione di energia del motore a corrente continua, quindi di solito è chiamato anche armatura.Composto da deflettore e ventilatore.

• Stator

(1) Polo magnetico principale
La funzione del polo magnetico principale è quella di generare il campo magnetico del vuoto d'aria.Il nucleo di ferro è generalmente costituito da 0.5mm ~ 1.5mm di spessore piastre di acciaio al silicio, impilati e rivetti. È diviso in due parti: il corpo del palo e la scarpa del palo.e la parte inferiore allargata si chiama polo. La scarpa a palo è più larga del corpo a palo, che può non solo regolare la distribuzione del campo magnetico nel vuoto d'aria, ma anche facilitare la fissazione dell'avvolgimento di eccitazione.L'avvolgimento di eccitazione è fatto di filo di rame isolato ed è posizionato sul nucleo del polo magnetico principaleL'intero polo magnetico principale è fissato sulla base con viti.

(2) Polo di commutazione
La funzione del palo di commutazione è quella di migliorare la commutazione e ridurre le scintille di commutazione che possono essere generate tra le spazzole e il commutatore quando il motore è in funzione.È generalmente installato tra due poli magnetici principali adiacenti e consiste nel polo di commutazione e nel polo di commutazione. composto da avvolgimenti a polo. Il avvolgimento a polo di commutazione è fatto di fili isolati e collocato sul nucleo del polo di commutazione. Il numero di poli di commutazione è uguale al polo magnetico principale.

(3) Base della macchina
Il guscio esterno dello statore motore è chiamato telaio.
In primo luogo, viene utilizzato per fissare il polo magnetico principale, il polo di commutazione e il coperchio terminale, e svolge un ruolo di supporto e fissaggio nell'intero motore;
In secondo luogo, la base stessa fa anche parte del circuito magnetico, che forma il percorso magnetico tra i poli magnetici.Per garantire che la base della macchina abbia una resistenza meccanica sufficiente e una buona conducibilità magnetica, è generalmente costituito da fusioni in acciaio o saldato da lamiere di acciaio.

(4) Dispositivo per spazzole
Il dispositivo per spazzolare è utilizzato per introdurre o estrarre tensione e corrente continua. Il dispositivo per spazzolare è costituito da una spazzola, un porta spazzola, una canna da spazzola e un porta spazzola.Il pennello è posizionato nel supporto per pennello e premuto con una molla per garantire un buon contatto di scorrimento tra il pennello e il commutatore. il supporto per la spazzola è fissato sulla verga e la verga è installata sul sedile anulare della verga. deve essere isolato.Il sedile della spazzola è installato sul coperchio termico o sul coperchio interno del cuscinettoLa posizione circonferenziale può essere regolata e fissata dopo la regolazione.

• Rotore

(1) Core di armatura
Il nucleo dell'armatura è la parte principale del circuito magnetico principale e viene utilizzato per incorporare l'avvolgimento dell'armatura.Lastre di acciaio di silicio spesse 5 mm perforate e stratificate per ridurre le perdite di corrente vorticale e le perdite di isteresi generate nel nucleo dell'armatura quando il motore è in funzioneIl nucleo di ferro impilato è fissato sull'albero rotante o sul supporto del rotore. Il cerchio esterno del nucleo di ferro ha un foro di armatura e l'avvolgimento dell'armatura è incorporato nello slot.

(2) Avvolgimento dell'armatura
La funzione dell'avvolgimento dell'armatura è quella di generare coppia elettromagnetica e forza elettromotrice indotta.È composto da molte bobine (di seguito denominate "componenti") collegate secondo determinate regole.Le bobine sono avvolte con filo smaltato ad alta resistenza o filo di rame piatto rivestito di fibra di vetro.I lati della bobina di diverse bobine sono divisi in strati superiori e inferiori e sono incorporati nella fessura dell'armaturaPer evitare che la forza centrifuga cacci il bordo della bobina fuori dalla fessura, è necessario isolare correttamente i nuclei e i lati superiore e inferiore della bobina.la bocca della fessura è fissata con un cuneo della fessuraLa porzione terminale della bobina che si estende fuori dalla fessura è legata con nastro di vetro termoassorbente senza trama.

(3) Commutatore
In un motore a corrente continua, il commutatore è dotato di una spazzola che può convertire l'alimentazione esterna a corrente continua in corrente alternata nella bobina dell'armatura,rendendo costante la direzione della coppia elettromagnetica; in un generatore a corrente continua, il commutatore è dotato di un pennello.La spazzola può convertire la forza elettromotrice alternata indotta nella bobina dell'armatura nella forza elettromotrice di corrente continua ricavata dalle spazzole positive e negativeIl commutatore è un cilindro composto da molti segmenti di commutatore, e i segmenti di commutatore sono isolati con fogli di mica.

(4) Fuoco
L'albero rotante svolge un ruolo di supporto nella rotazione del rotore e richiede un certo grado di resistenza meccanica e rigidità.
