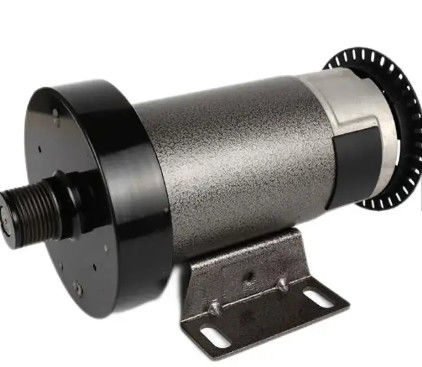

Motore a spazzole 180V 220V DC 1.5HP 4500RPM Motore a corrente continua per tapis roulant

Motore a spazzole CC 180/220 V 1,5 HP 4500 RPM utilizzato per tapis roulant Go-Gold

Panoramica

Descrizioni dei prodotti

Disegni

Campioni

Esistono quattro tipi di motori CC con spazzole.

Il primo tipo è il motore CC con spazzole a magneti permanenti.In secondo luogo, il motore CC spazzolato con avvolgimento in derivazione.Il terzo è il motore CC con avvolgimento in serie e il quarto è il motore CC con spazzole ad avvolgimento composto che è una combinazione dei motori CC con spazzole shunt e serie.

I motori CC con spazzole avvolti in serie hanno la bobina di campo in serie con il rotore, quindi le loro correnti di campo diventano identiche.Quindi, la corrente del motore è uguale alla somma della corrente dello statore (serie) e della corrente del rotore.Pertanto, durante il normale funzionamento senza carico, all'aumentare della tensione di alimentazione aumenta la corrente del motore.Ciò fa aumentare i campi dello statore e del rotore e la velocità del motore aumenta con una diminuzione della coppia.Ma, quando viene posto un carico sul motore, la corrente del motore aumenterà causando anche un aumento dei campi dello statore e del rotore.Ora la velocità del motore diminuirà e la coppia aumenterà per superare il carico.

Quando confrontiamo le caratteristiche prestazionali di tutti e quattro i tipi di motori CC con spazzole, vediamo che mostrano tutti la stessa caratteristica di base, all'aumentare della velocità la coppia diminuisce.Per un motore DC spazzolato a magneti permanenti questo è un processo molto lineare.Con il motore DC spazzolato avvolto in derivazione puoi vedere che c'è una coppia elevata ma più costante a basse velocità che gli conferisce eccellenti caratteristiche di controllo della velocità.Il grafico del motore CC spazzolato avvolto in serie mostra la sua grande coppia a bassa velocità e una diminuzione molto drastica della coppia con velocità più elevate, quindi se il carico fosse rimosso, la velocità aumenterebbe molto bruscamente.Infine, con un motore CC con spazzole avvolte composte, vediamo un'ottima combinazione di motori CC con spazzole shunt e serie.Il grafico mostra una buona coppia a bassa velocità ma con una diminuzione più lineare o graduale della coppia all'aumentare della velocità, dimostrando così che è adatto per il sollevamento di carichi pesanti con un ottimo controllo della velocità.
